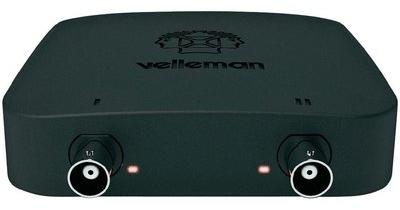

PCSU200 USB laboratórium

5 funkció egyben
2 csatornás oszcilloszkóp DC - 12 MHz
Függvénygenerátor
Spektrumanalizátor
Tranziens rekorder
Bode diagram

Egy komplett USB laboratórium egy készülékben. A PCSU200 oszcilloszkóp egy Windows® alapú számítógéppel összekötve 5 különböző funkcióval való mérést tesz lehetővé. Az egyes funkciók kezelése és vezérlése a mérési szoftveren keresztül közvetlenül a számítógépről, a mérési jelek csatlakoztatása a PCSU200-on történik. A felületeket a szokásos készülékek alapján alakították ki, azzal az előnnyel, hogy az adatok tárolhatók és tovább feldolgozhatók.

Jellemzők:
Saját hullámformák generálása szerkesztő szoftverrel · Marker (jelölő) vonalak amplitudó/feszültség és frekvencia/idő leolvasáshoz

Műszaki adatok:
Analóg bemenetek száma (max. ): 2 · Bemeneti feszültség: 30 V · Bemeneti impedancia: 1 MΩ · Bemeneti kapcsolás: DC/AC, GND · Csatlakozók: USB · Felbontás: 8 Bit · Függőleges eltérítés: 10 mV - 3 V/DIV · Gyártói szám: PCSU200 · Időbázis tartomány: 0,1 s - 500 ms/DIV · Kalibrált: Gyári standard · Kalibrálás lehetséges: ISO / DAkkS · Memóriamélység/csatorna: 4 null · Mintavételezési ráta/csatorna: 25 null · Méret, hossz: 100 mm · Méret, magasság: 35 mm · Méret, szélesség: 100 mm · Mérési kategória: CAT I · Oszcilloszkóp jellemzők: Digitális memória (DSO), Spektrum analizátor, Függvénygenerátor · Oszcilloszkóp típus: Oszcilloszkóp előtét · Sávszélesség: 12 MHz · Súly: 200 g · További műszaki adatok: Spektrumanalizátor: Frekvenciatartomány: 0 Hz - 12 MHz · Lin/Log · FFT felbontás: 2048 sor · Tranziens rekorder: idő lépték: 20 mmp - 2000 mp/osztás · Max. felvételi idő: 9,4 óra/képernyő tartalom · Automatikus felvétel: >1 év · Mintavételi sebesség: 1 minta/20 mp - 100 minta/1 mp · Függvénygenerátor: Jelformák: színusz, négyszög, háromszög, arbitrer · Frekvenciatartomány színusz: 0,005 Hz - 1 MHz · Frekvenciatartomány négyszög/háromszög: 0,005 Hz - 500 kHz · Amplitudó: 100 mV - 10 Vpp · Kimeneti impedancia: 50 Ω · Bode diagram: Automatikus szinkronizáció Oszilloszkóp/generátor · Frekvenciatartomány: 1/10/100 kHz/1 MHz · Frekvencia indítás: 1/10/100 Hz/1/10 kHz · Tápellátás: USB (500 mA)

Szállítás tartalma:
USB-kábel, Szoftver CD, Használati útmutató.

Rendszerfeltételek:
IBM kompatibilis számítógép · Windows® XP, Vista, Windows 7® · VGA grafikus kártya (min. 1024 x 768) · Egér · Szabad USB port 1.1 vagy 2.0 · Internetes hozzáférés a szoftver letöltéséhez.

Figyelem:
IBM-kompatibilis PC® · Windows® XP, Vista, Windows 7® · VGA grafikus kártya (min. 1024 x 768) · Egér · Szabad USB port 1.1 vagy 2.0.

Így is ismerheti: PCSU200
