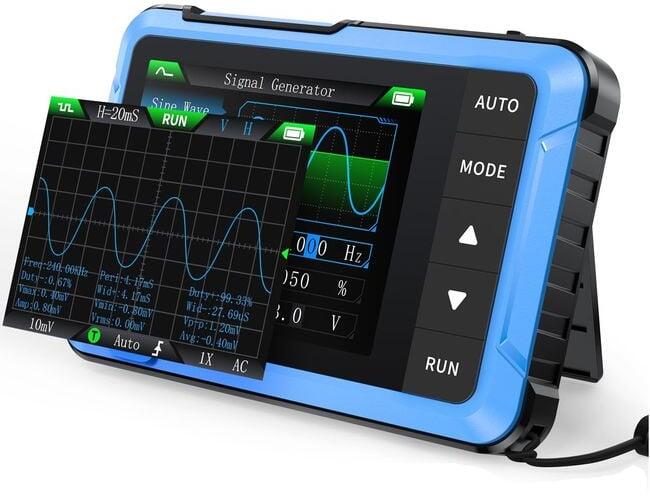

Az FNIRSI DSO510 egy kézi digitális oszcilloszkóp jelgenerátorral kombinálva, amely az elektronikus áramkörök elemzéséhez és teszteléséhez számos funkciót kínál. Kompakt kialakítása, egyszerű működése és nagy teljesítménye ideális eszközzé teszi az elektronika területén dolgozó szakemberek és hobbi felhasználók számára.
Az alkalmazások széles skálájára alkalmas, az alapvető mérésektől a fejlett elemzésig.

Ez az oszcilloszkóp 10 MHz sávszélességet és48 MS/s mintavételi sebességet kínál, lehetővé téve a jelek pontos mérését és elemzését. Az 50 ns és 20 s között állítható időbázissalés a 400 V maximálisan mérhető feszültséggel az alkalmazások széles skálájára alkalmas, beleértve a karbantartást, a fejlesztést és az oktatást. Abeépített DDS jelgenerátorral, amely akár13 féle hullámformát is támogat 50 kHz frekvenciáig, hatékonyan szimulálhat különféle elektronikus áramköröket.

A 320×240 pix eles felbontású 2,8"-es kijelző tiszta és átlátható képet ad a mért jelekről.
Az egygombos automatikus paraméterbeállítási funkció (AUTO) leegyszerűsíti a kezelést és időt takarít meg a mérések során. További hasznos funkciók közé tartozik a szünet, az eltolás, a hullámforma tárolása és a kép exportálása, ami részletes jelelemzést és egyszerű adatkezelést tesz lehetővé.

Az FNIRSI DSO510 beépített 1000 mAh lítium-ionakkumulátorral rendelkezik, amely töltésenként akár4 óra üzemidőt biztosít. A töltés egyszerű a modern USB-C csatlakozónak köszönhetően, amely a készülék számítógéphez való csatlakoztatására is használható.

Ez az oszcilloszkóp három triggerelési módotkínál (egyszeri, normál és automatikus), és támogatja mind a periodikus analóg, mind a nem periodikus digitális jelek elemzését. Könnyű súlya és kis mérete ideális eszközzé teszi a hordozható használatra, amelyet a terepen dolgozó technikusok és a hallgatók a laboratóriumi munka során értékelni fognak.

Tulajdonságok:

Az oszcilloszkóp és a jelgenerátor kombinációja nemcsak a jelek pontos mérését, hanem azok generálását is lehetővé teszi (akár 13 féle hullámforma) 50 kHz-es frekvenciáig, ideális az elektronikus áramkörök teszteléséhez és szimulálásához.

Anagy mérési pontosság, a 10 MHz-es sávszélesség, a 48 MS/s-os mintavételi sebesség és a ±400 V-ig terjedő feszültségek mérésének képessége még igényes körülmények között is megbízható eredményeket biztosít.

Kompakt és hordozható kialakítása, kis mérete és könnyű súlya ideális terepmunkához, a beépített akkumulátor pedig akár 4 órás üzemidőt biztosít töltésenként.

Akönnyen kezelhető és gyorsan beállítható, egygombos AUTO funkció és az intuitív vezérlés megkönnyíti a gyors és hatékony méréseket, amit a szakemberek és a kezdők egyaránt értékelni fognak.

Csatlakozási és adatmegosztási lehetőségek, az USB-C port lehetővé teszi az egyszerű adatátvitelt számítógépre, a tárolt hullámformák megosztását és a firmware-frissítéseket, növelve a rugalmasságot a munka során.

Műszaki paraméterek
Általános

Kijelző: 2,8"-os LCD kijelző 320×240 pixeles felbontással.

Energia: Beépített 1000 mAh lítium-ion akkumulátor, akár 4 óra üzemidő, USB-C töltés (5V/1A)

Töltés: 5V/1A

Méretek: 99 × 68,3 × 19,5 mm

Súly: 104 g

Oszcilloszkóp:

Csatornák száma: 1

Sávszélesség: 10 MHz

Mintavételi sebesség: 48 MS/s

Időalap: 50 ns/div-től 20 s/div-ig (1-2-5 lépések)

Függőleges érzékenység: 10 mV/div-től 20 V/div-ig (1-2-5 lépések)

Maximális bemeneti feszültség: 1X szonda: ±40 V (Vpp: 80 V), 10X szonda: ±400 V (Vpp: 800 V)

Triggerelési módok: automatikus, normál, egyszeri triggerelés

Kioldó él: emelkedő/eső él

Kapcsolási típus: AC/DC

Jelgenerátor:

Hullámforma típusok: szinusz, téglalap, fűrészfog, félhullám, teljes hullám, lépés, inverz lépés, exponenciális emelkedés, exponenciális süllyedés, egyenáramú jel, többtónusú, süllyedő impulzus, Lorentz-hullám.

Frekvenciatartomány: 0-50 kHz

Kimeneti amplitúdó: 0,1-3,0 V

Fokozat: 0-100% (négyszögletes és fűrészfogas hullámok esetén)

Egyéb jellemzők:

Nyelvek: kínai, angol, orosz, japán, spanyol, portugál, német, koreai, német

Automatikus beállítás: AUTO funkció a mért jel gyors megjelenítéséhez

Adattárolás és exportálás: hullámformák tárolásának és képek exportálásának lehetősége USB-C-n keresztül

USB-megosztás támogatása: lehetővé teszi az adatok egyszerű átvitelét számítógépre
