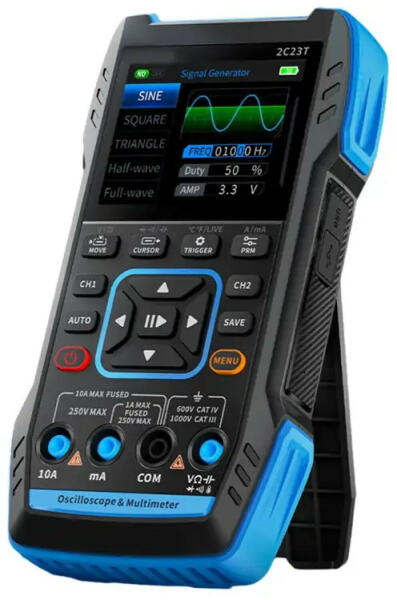

3 in 1 mérőműszer: oszcilloszkóp, multiméter, DDS generátor: 2 csatorna, 10 MHz sávszélesség, 50 MSa/s mintavétel, 10000 számjegy, feszültség-, áramerősség-, kapacitás-, ellenállásmérés, diódateszt. A "full set", azaz teljes készlet az alapcsomaggal ellentétben 2 db P6100 szondát tartalmaz.

>Oszcilloszkópmód:2 csatornás kézi oszcilloszkóp, 10 MHz sávszélesség, valós idejű mintavételi sebesség 50 MSa/s, 32 kb felvételi mélység, maximális mérési feszültség ±400 V, automatikus mérési funkció, automatikus/normális/egyszeri trigger funkció, 200 mV/div-10V/div függőleges érzékenység, támogatja a hullámformakép tárolását és exportálását.
>Multimétermód:4 számkarakter, 10.000 számjegy. AC feszültség: 0-750V , DC feszültség: 0-999,9 V, DC/AC áram: 0-9,999 A, ellenállás: 0-99,99 M, Kapacitás: 0-99,99 mF, Hőmérséklet: -55°C-1300°C, diódateszt, folytonossági mérés.
>J elgenerátor:A maximális kimeneti frekvencia 2 MHz, 1Hz-es lépés. Hét hullámforma: szinusz, négyzet, háromszög, teljes, fél, zaj és DC.
>Kiváló tervezés:FPGA + MCU + ADC hardverarchitektúra, beépített nagyfeszültségű védelmi modul, 2,8 hüvelykes 320 * 240 felbontású HD LCD kijelző, 3000 mAh Li-ion akkumulátor, készenléti idő akár 6 óra, USB-C töltőport, 5 V / 1 A töltés.
>Mentés funkció:Mentés 1 kattintással, szűrési funkció. A mentett képe PC-re tölthető az USB-C porton keresztül. A hullámformákat könnyen összehasonlíthatja a referencia hullámforma és a mért hullámforma ugyanazon a képernyőn történő megjelenítésével. Specifikációk 2C23T 2C53T Oszcilloszkóp Csatornaszám22Sávszélesség1 0 MHz50 MHzMintavételi sebesség50 MS/s250 MS/sTárolási mélység32 kB1 kptsCsatolásDC, ACDC, ACBemeneti impedancia1 M1 MSzonda1 X, 10 X1 X, 10 XMax, tesztfeszültség40 V (1 X), 400 V (10 X)40 V (1 X), 400 V (10 X)Eltérítési tényező50 ns - 10 s10 ns-20 sVízszintes érzékenység20 mV/div - 10 V/div (X1)10 mV/div - 10 V/div (X1)Trigger módauto, normál, egyszeriauto, normál, egyszeriTrigger típusemelkedő/ esőemelkedő/ esőMathx8 alapművelet +FFTKurzormérésx√Persistencexoff, 500 ms, 1s, ∞Képernyőkép mentése√√PC nézet√√ Jelgenerátor Csatornaszámegy csatornaegy csatornaFrekvencia1 HZ - 2 MHz1 HZ - 50 kHzAmplitúdó0,1 - 3,3 V0,1 - 3,0 VHullámformák7 féle13 féle Digitális multiméter TartományPontosságTartományP ontosságDC feszültség9,999 /99,99 /999,9 V±(0,5%+3)1,9999 /19,999 /199,99 /1000 V±(0,5%+3)AC feszültség9,999 /99,99 /750,0 V±(1%+3)1,9999 /19,999 /199,99 /750 V±(1%+3)DC áram9999 uA /99,99 mA /999,9 mA /9,999 A±(1,2%+3)19,999mA /199,99mA /1,9999A /9,999A±(1,2%+3)AC áram9999 uA /99,99 mA /999,9 mA /9,999 A±(1,5%+3)19,999mA /199,99mA /1,9999A /9,999A±(1,5%+3)Ellenállás9,999M /999,9k /99,99k /9,999k /999,9±(0,5%+3)19,999M /1,9999M /199,99k /19,999k±(0,5%+3)99,99 M±(1,5%+3)1,9999k /199,99±(2%+3)Kapacitás999,9uF /99,99uF /9,999uF /999,9nF /99,99nF /9,999nF±(2%+5)999,9uF /99,99uF /9,999uF /999,9nF /99,99nF /9,999nF±(2%+5)999,9mF /99,99mF±(2,5%+20)999,9mF /99,99mF±(2,5%+20)Diódateszt√√Kont inuitás√√Fáziskeresés√√Hőmé rséklet-55°C-1300°C-55°C-1300°C Általános információk Kijelző2,8", színes HD LCD2,8", színes HD LCDFelbontás320 * 240320 * 240Tápellátás3000 mAh Li-ion akkumulátor3000 mAh Li-ion akkumulátorTöltőportUSB-CUSB-CKészü lékméret170x88x33 mm167*89*35 mmKészüléktömeg290 g300 gCsomagméret260x130x85 mm210x135x90 mmCsomagtömeg600 g850 gA csomag tartalma1 x 2C23T oscilloszkóp, 2 x P6100 szonda, 1 x krokodilcsipesz, 1 x multiméter mérővezeték, 1 x töltőkábel, 1 x kézikönyv1 x 2C53T oscilloszkóp, 2 x P6100 szonda, 1 x krokodilcsipesz, 1 x multiméter mérővezeték, 1 x töltőkábel, 1 x kagyló hordtáska, 1 x kézikönyv
